  • HLMX系列超细立式磨粉机

  • HLMX系列超细立式磨粉机

    超细粉规模化、高值化加工理想选择

    HLMX系列超细立式磨粉机是桂林Agin games在HLM系列立式磨基础上，开发的适合我国非金属矿产业发展要求的大型超细磨粉设备，其中HLMX2800型超细立磨是目前全球超大型超细粉磨装备，满足规模化超细粉加工需求。本产品可替代进口设备，是高效高产、环保节能的超细粉规模化生产理想选择。

    HLMX超细立式磨粉机加工物料

    本产品适用于超细碳酸钙（方解石、大理石、石灰石、白云石、贝壳等）、重晶石、滑石、高岭土、叶腊石、萤石、石油焦等非金属矿超细粉磨。

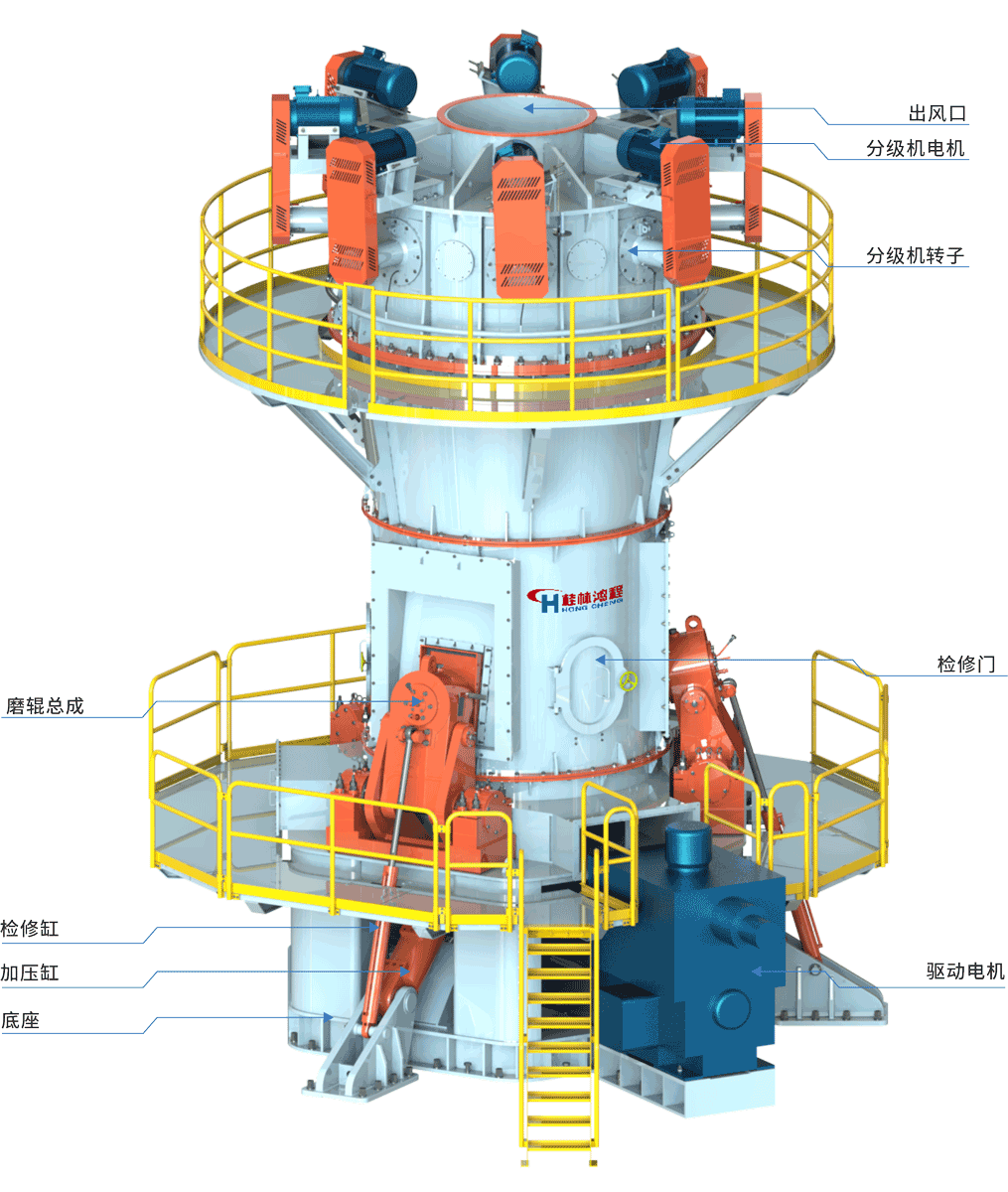

设备工作原理

  • 设备工作原理

  • 电动机驱动减速机带动磨盘转动,物料由锁风喂料设备送入旋转的磨盘中心,在离心力作用下，物料进入粉磨道。磨棍不断旋转碾压，物料因此受到挤压、研磨和剪切作用而被粉碎。同时，热风从围绕磨盘的风环高速均匀向上喷出,粉磨后的物料被吹起及烘干，并随风进入分级机,合格的细粉顺利通过，由收尘设备收集下来即为产品,不合格的粗粉在分级机叶片作用下重新落至磨盘,与新喂入的物料一起重新粉磨，如此循环，完成粉磨作业全过程。

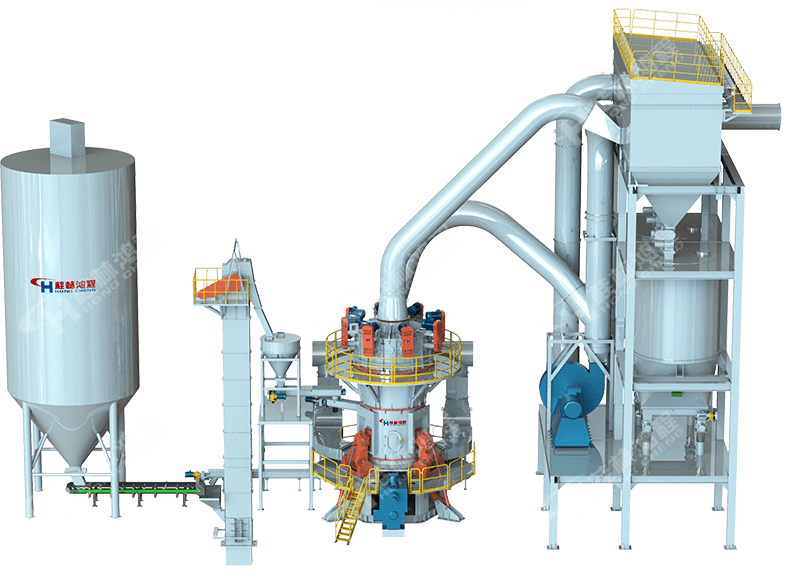

    含二次分级的超细立磨系统:

    由超细分级机、风机、除尘器、料仓、螺旋输送机、管道等设备组成。配置二次风选的分级系统，分级机和风机采用变频调速控制，选粉效率高;采用单头和多头选粉机，有效控制成品细度;成品细度范围大，从3um到22um，高效获得多种规格的合格产品。

    二次分级的超细立磨系统

成套生产线设备

  • 成套生产线设备
  • 成套生产线设备

技术优势及特点

  • 研磨选粉效率高

    针对超细粉研磨而特别设计的辊套和衬板研磨曲线，更易形成料层，粉磨效率高，一次性粉磨成品率高。

  • 自动化程度高

    采用PLC全自动控制系统，并且可实现远程控制，操作简便，维修方便，减少人工成本。

  • 高产节能

    单机生产能力大，产量高达50t/h，相当于5台以上微粉磨。可利用低谷电，生产相同细度等级产品比普通磨机节能30-50%，更高效节能。

  • 产品质量稳定

    物料在磨粉机内停留时间短，减少重复碾磨，成品含铁量少，白度和纯净度高，产品颗粒形态均匀，粒度分布窄，切点小，流动性好，适应性强。

  • 运维成本低

    磨辊可用液压装置翻出机外，检修作业方便。磨辊辊套能翻面使用，延长耐磨材料的使用寿命，磨耗低，磨辊、磨盘衬板采用特殊材质，使用寿命长。

  • 可靠性高

    采用磨辊限位装置，避免磨机因断料而产生的剧烈震动，采用新型磨辊密封装置，密封可靠，且无需密封风机，进一步降低磨内氧含量，抑爆性能优异。

  • 低噪环保

    整个系统震动小，噪音低，采用整体密封负压运行系统，气箱脉冲除尘系统，无粉尘外溢，基本可实现无粉尘车间。

  • 综合投资成本低

    集破碎、干燥、粉磨、分级、输送于一体，工艺流程简单，结构布局紧凑，占地面积小，仅为球磨50%，可露天布置，建筑成本低，直接降低投资费用。

设备参数

HLMX系列超细立磨主要技术参数（碳酸钙）

    型号磨盘公称直径(mm) 入磨物料粒度（mm）入磨物料水分（%）成品细度产量（t/h）主机功率（KW）
    HLMX600600＜10≤5 5-22um(配二次分级系统3-5um)1-655
    HLMX8808802-8160
    HLMX100010003-12200
    HLMX110011004-14250
    HLMX130013005-16280
    HLMX150015007-18355
    HLMX170017008-20400
    HLMX180018009-22450
    HLMX2000200010-25560
    HLMX2400240020-40800
    HLMX2600260025-451400
    HLMX2800280030-501800

    HLMX1700超细立式磨粉机产品参数(碳酸钙)

    二次分级
    产量(t/h) 18-20 12-15 10-12 7-9 5.5-6 2-3.5 1.5-2
    比表面积(cm²/g) 16000±500 16000±500 18000±500 18000±500 21000±500 23000±500 26000±500
    325Mesh残余量(%) 0 0 0 0 0 0 0
    小于2μm含量(%) 24±2 30±2 36±2 43±2 50±2 60±2 80±2
    累积重量d50粒径(μm) 5.3 2.7 2.5 2.4 1.8 1.5 0.8
    累积重量d97粒径(μm) 22 15 12 10 8 5 3
    最大粒径切割点(μm) 34±2 24±2 20±2 16±2 12±2 8±2 6±2
    真比重(t/m3) 2.7 2.7 2.7 2.7 2.7 2.7 2.7
    假比重(g/cm3) 0.94 0.94 0.85 0.85 0.94 0.94 0.94
    白度 ＞98 ＞98 ＞98 ＞98 ＞98 ＞99 ＞99
    水份(%) 0.2 0.2 0.2 0.2 0.2 0.2 0.2
    PH值 9.5±0.5 9.5±0.5 9.5±0.5 9.5±0.5 9.5±0.5 9.5±0.5 9.5±0.5
    烧失值 43.4 43.4 43.4 43.4 43.4 43.4 43.4
    SiO2含量(%) ＜0.2 ＜0.2 ＜0.2 ＜0.2 ＜0.2 ＜0.2 ＜0.2
    Fe含量(%) ＜0.02 ＜0.02 ＜0.02 ＜0.02 ＜0.02 ＜0.02 ＜0.02
    CaCO3(%) ＞95 ＞95 ＞95 ＞95 ＞95 ＞95 ＞95
    沉降体积 1 小时后(c.c) 34 34 42 42 50 60 70
    Dop吸收量(c.c/100g) 与产品下游使用有关，与加助剂有关
    测试方法

    1.粒径分布：以英国MALVERN公司Micro镭射绕粒径分析仪测定。

    2.平均粒径：有粒径分布求得粒径中间值。

    3.比表面积：由平均粒转换而来，单位1g粉末的相对面积。

    4.325目残留量：以湿式法将1000g的试样放在325目筛网过滤，计算百分比。

    5.假比重：放50g的试样在100c.c有刻度的量筒中，从5cm高度落下150次后之测定值。

    6.白度：与Mg0之白度比较(Mg0=100%)以日产c-300-3白度测定。

    7.水分：JIS-K5101 100℃2小时。

    8.PH值：以意大利CONSORT公司所生产的C231型PH值计测定。

    9.烧失值：将试样于1000℃温度灼1小时之减量。

    10.沉降体积：降15g试样放100c.c的附栓量筒中，加水至100c.c激烈摇动后使其静止1小时后测定其沉降体积(在20℃)。

    11.吸油量：降100g试样加入亚麻油滴定到饱和状。

 说明：产量与物料种类、物料成分、区域分布、原料颗粒大小相关，以上数据仅供参考。
